Почему «родное» биение — это не приговор
Каждый токарь знаком с этой ситуацией: вы устанавливаете новую заготовку в трехкулачковый патрон, включаете станок, и… безжалостная стрелка индикатора показывает биение в 0,1–0,2 мм. Для большинства работ это неприемлемо. Парадокс в том, что сам патрон может быть совершенно новым и качественным, а проблема заключается в его конструкции.
Трехкулачковый самоцентрирующий патрон — гениальное изобретение, обеспечивающее удобство и скорость зажима. Но его «ахиллесова пята» — это люфты в механизме «улитка — рейка», зазоры в направляющих и, самое главное, невозможность идеального центрирования при изменении диаметра зажима. Как только вы смещаете кулачки относительно спирали улитки (а вы делаете это каждый раз, когда зажимаете деталь другого диаметра), система теряет свою ювелирную точность.
Именно здесь на помощь приходит технология, которая должна быть в арсенале каждого серьезного токаря или владельца ЧПУ-станка — расточка (проточка) кулачков. Это процесс финишной обработки зажимных поверхностей кулачков непосредственно в том положении, в котором они будут удерживать реальную деталь.
Но просто взять и проточить кулачки резцом на станке — недостаточно. Главный секрет кроется в использовании специальных приспособлений, которые имитируют заготовку и создают правильное усилие зажима во время обработки. В этой статье мы детально разберем, какие бывают приспособления, как они работают и как выбрать идеальный вариант для ваших задач.
1. Физика процесса: Почему нельзя точить кулачки «на весу»?
Прежде чем перейти к обзору устройств, важно понять фундаментальную механику. Многие начинающие (и даже опытные) мастера пытаются расточить кулачки, просто разведя их на нужный диаметр и подав резец. Это грубейшая ошибка, которая может ухудшить точность, а не улучшить её.
При зажиме реальной детали на кулачки действуют три группы сил:
- Усилие от привода (пневматика, гидравлика, механика): Оно деформирует систему «патрон-кулачки».
- Центробежная сила: На высоких оборотах (особенно на станках с ЧПУ) кулачки стремятся разжаться под действием центробежки.
- Люфты и деформации: Зазоры в направляющих и улитке выбираются только в момент приложения нагрузки.
Если вы растачиваете кулачки без нагрузки (в свободном положении), вы создаете идеальную геометрию только для расслабленного состояния. Как только вы зажмете деталь, кулачки «встанут на место» по-другому, выберут зазоры, и ваш идеальный цилиндр превратится в конус или эллипс, а деталь начнет бить.
Золотое правило механики: Расточка должна производиться при имитации рабочего усилия зажима. Формула здесь проста: Расточка в незажатом состоянии = Биение в рабочем состоянии.
Именно для решения этой задачи и нужны приспособления. Они устанавливаются внутрь кулачков и зажимаются патроном с тем же усилием, что и деталь, создавая правильное напряженное состояние.
2. Классификация приспособлений для расточки
Рынок станочной оснастки предлагает несколько типов устройств. Условно их можно разделить на три категории: базовые (цельные), модульные (универсальные) и специализированные (для шлифовки).
2.1 Цельные приспособления (Кольца и оправки)
Это классика жанра. Устройство представляет собой металлическое кольцо (или диск) с отверстиями под крепеж или упоры.
- Конструкция: Жесткая, неразборная деталь, рассчитанная на конкретный типоразмер патрона (например, ПРКВ-210 под патрон 210 мм).
- Принцип работы: Кольцо центрируется по корпусу патрона или шпинделю. Кулачки сводятся до касания с наружной поверхностью кольца и зажимаются. Резец вводится внутрь кольца и обрабатывает внутреннюю поверхность кулачков.
- Плюсы: Максимальная жесткость системы, высокая повторяемость, доступная цена (от 1,5 до 10 тыс. рублей за простые модели).
- Минусы: Ограничение на один диаметр. Если вы часто работаете с заготовками разных размеров, вам потребуется целый набор таких колец.
Пример из индустрии: Модельный ряд ПРКВ (например, ПРКВ-170, ПРКВ-210, ПРКВ-400) от белорусских производителей. Эти устройства позволяют добиться точности центрирования до 10 мкм (0,01 мм) и учитывают специфику конкретного патрона. Они имеют регулируемые пальцы для фиксации в отверстиях накладных кулачков, что предотвращает их проворот при зажиме.
2.2 Модульные и регулируемые системы
Это современный тренд, особенно популярный в условиях серийного производства и быстро переналаживаемых цехов. Вместо покупки десяти колец вы покупаете одну базовую оправку и набор сменных сегментов или раздвижных колец.
- Как работают: Устройство состоит из центральной ступицы и телескопических лучей или сегментов. Изменяя положение упоров или меняя кольца-вкладыши, можно настроить нужный диаметр за доли минуты. Некоторые модели оснащены цифровыми индикаторами настройки.
- Пример: Приспособление JBF-06, которое позиционируется для патронов 6 дюймов (168 мм), но часто используется в линейках модульных систем для диапазона 80–200 мм.
- Плюсы: Универсальность, экономия места на складе, скорость переналадки.
- Минусы: Более высокая цена комплекта (от 20 000 рублей), потенциально чуть меньшая жесткость по сравнению с цельным кольцом на предельных диаметрах.
2.3 Приспособления для шлифовки закаленных кулачков
Если у вас установлены закаленные («каленые») ступенчатые кулачки, расточить их обычным резцом не получится — они слишком твердые. Здесь применяются специальные приспособления, которые позволяют не резать, а шлифовать поверхность.
Например, продукция компании Roehm (серия BAV). Эти устройства представляют собой высокоточные кольца с регулировкой, предназначенные для использования со шлифовальными головками. Они выдерживают усилие зажима до 40 кН и обеспечивают обработку твердых поверхностей с геометрической точностью.
3. Обзор популярных моделей и производителей
Чтобы помочь вам сориентироваться в ассортименте, рассмотрим конкретных представителей рынка.
| Модель | Тип | Диапазон / Совместимость | Особенность | Ценовой сегмент |
|---|---|---|---|---|
| ПРКВ-210 / 250 | Цельное | Патроны 210–250 мм (ПКМ, ППМ) | Точность до 10 мкм, регулируемые пальцы | Средний (до 10 000 ₽) |
| JBF-06 | Цельное | Патрон 6" (160-168 мм) | Легкая конструкция, есть в наличии у дилеров | Низкий (ок. 2 000 ₽) |
| JB10 Taiki | Цельное | 10" патроны | Тайваньское качество, толщина 12 мм | Средний (25 000 ₽) |
| BAV от Roehm | Шлифовальное | 125–400 мм | Для закаленных кулачков, усилие до 40 кН | Высокий (Premium) |
| Модульные системы | Модульные | 80–200 / 160–400 | Наборы сменных колец | Высокий (от 30 000 ₽ за комплект) |
4. Технология «Высоких оборотов»: Экзотика или реальность?
Отдельно стоит упомянуть метод, который вызывает споры на профильных форумах, — расточка на высоких оборотах без фиксации кольцом.
Суть метода: кулачки разводятся, и патрон раскручивается до 2000–3000 об/мин. Под действием центробежной силы кулачки сами прижимаются к направляющим (выбирая люфты), и в этот момент вводится резец.
Мнение сторонников: Метод позволяет скомпенсировать центробежную силу, которая будет действовать при реальной работе на высокоскоростных станках. Токарь Дмитрий Коржевский (упоминается на форумах) демонстрирует уменьшение биения с 0,16 мм до 0,01 мм таким способом.
Мнение скептиков: Это опасно (риск вылета кулачков), сложно в настройке и не учитывает деформацию при зажиме. Требует идеальной балансировки.
Вердикт: Метод имеет право на жизнь для опытных профессионалов, работающих с ЧПУ на постоянных режимах. Однако для стандартного универсального токарного станка использование специализированного приспособления (кольца) — единственно правильный, безопасный и стабильный путь.
5. Пошаговое руководство по расточке
Если вы приобрели приспособление, например, ПРКВ или JBF, придерживайтесь следующего алгоритма для достижения результата в 0,01–0,02 мм:
Шаг 1: Подготовка
Снимите патрон? Нет, это необязательно, но рекомендуется прочистить направляющие патрона от стружки. Установите приспособление на требуемый диаметр (если оно модульное). Для цельных колец просто подберите нужный типоразмер.
Шаг 2: Установка и натяг

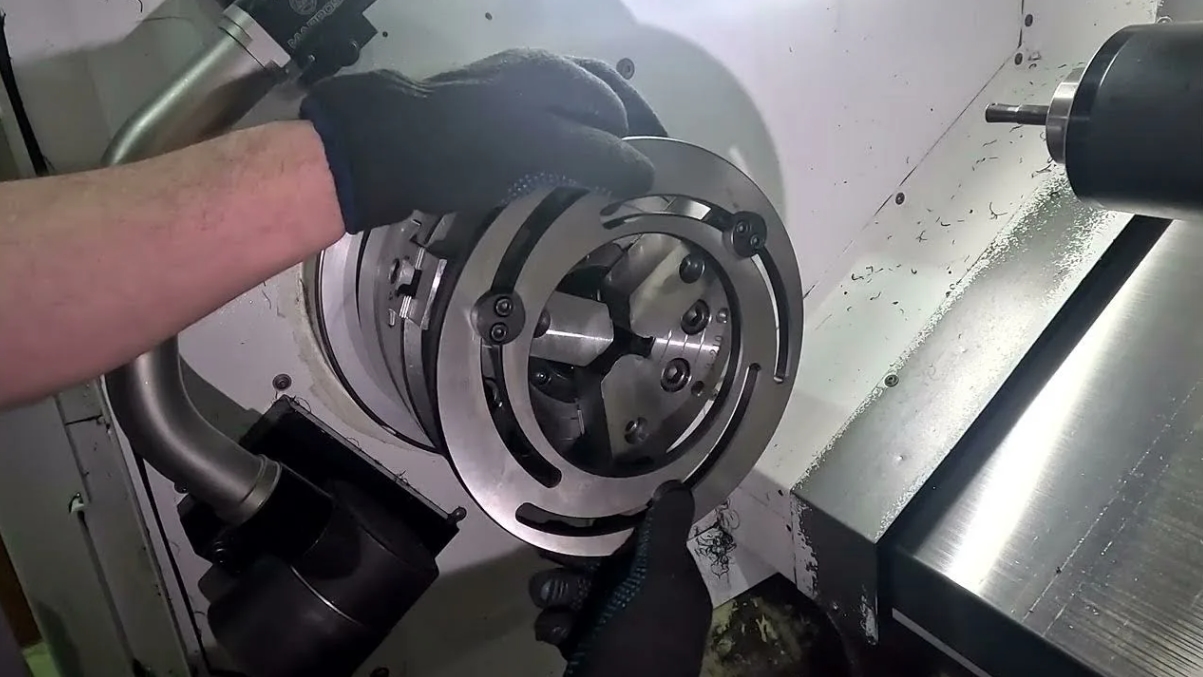

Установите приспособление внутрь кулачков. Сведите кулачки, чтобы они слегка касались приспособления. Главное правило: основные (верхние) кулачки патрона должны находиться в середине их полного хода. Это обеспечит максимальную эффективность зажатия и запас для регулировки. Зажмите патрон рабочим усилием (давлением гидравлики или затяжкой ключом).
Шаг 3: Фиксация
В идеале приспособление должно быть соединено с корпусом патрона или шпинделем (например, через резьбовые отверстия или планшайбу). Это исключает его проворот при врезании резца. Если кольцо центрируется только зажимом кулачков, убедитесь, что оно не может провернуться под нагрузкой (иногда используют зажим с небольшим натягом).
Шаг 4: Проточка
Включите станок на средние обороты (300–500 об/мин). Точить лучше твердосплавным резцом. Главная задача — снять минимальный слой металла (0,2–0,5 мм), достаточный для выведения геометрии. Проходите по всей длине зажимной поверхности кулачков. Рекомендуется обработка «на проход» от дальнего края к патрону для исключения конусности.
Шаг 5: Контроль
Выключите станок, разожмите патрон, уберите приспособление. Очистите кулачки. Зажмите эталонную оправку или гладкий пруток того же диаметра, под который производилась расточка. Установите индикатор на шпинделе или суппорте и измерьте биение. Правильно выполненная расточка дает результат 0,005–0,015 мм. Если биение осталось больше 0,02 мм — проверьте зазоры в самом патроне (износ направляющих или улитки).
Для ответственных операций, особенно при работе с тонкостенными деталями и на высоких оборотах, многие профессионалы используют финишную расточку под нагрузкой двумя этапами: сначала черновая с кольцом, затем окончательная с реальной (или эталонной) деталью, зажатой с рабочим усилием.
Заключение
«Родное» биение трехкулачкового патрона — не фатальный недостаток, а лишь особенность конструкции, которая требует правильного подхода. Применение колец или оправок для расточки кулачков под нагрузкой — это не дополнительная трата времени, а кратчайший путь к точности 0,01 мм.
Цельное кольцо даст максимальную жесткость для разовых работ с частой сменой диаметров, но потребует парк оснастки. Модульная система дороже, но экономит часы переналадки в серии. Для закаленных кулачков — только шлифовка через спецприспособления.
Помните: освоив эту технологию, вы перестанете полагаться на «везение» и будете гарантированно получать правильную геометрию зажима. Включите приспособления для расточки в ваш обязательный арсенал — и вопрос биения деталей перейдет из разряда головной боли в разряд штатно решаемых технологических задач.
