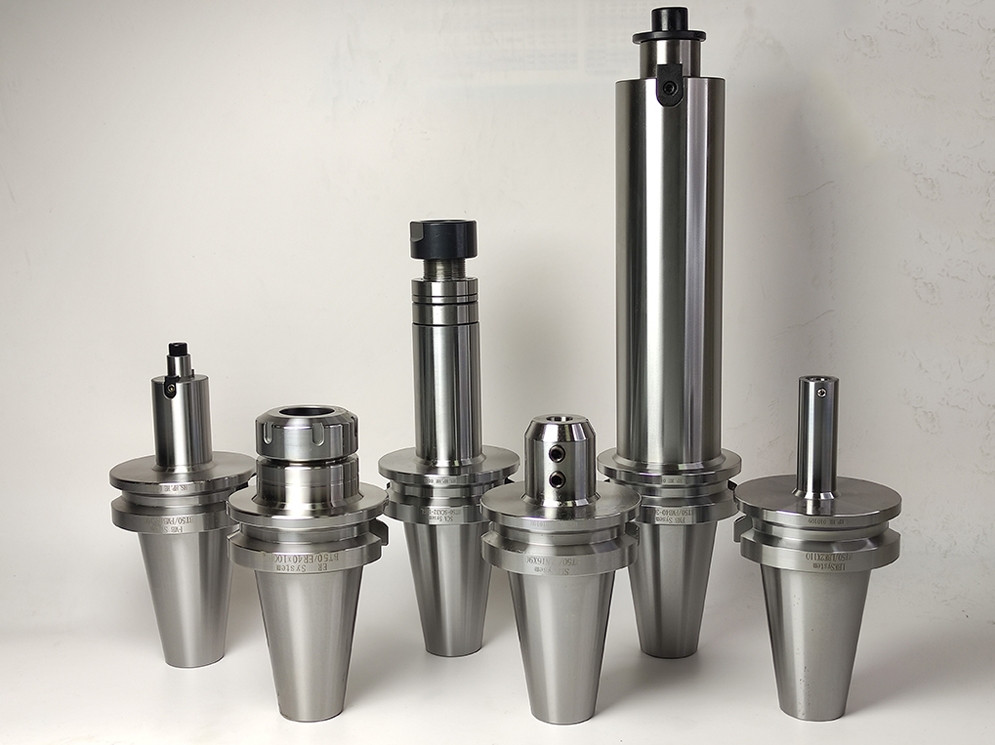

Что такое контрольная оправка и зачем она нужна?
В мире высокоточного машиностроения и фрезерной обработки на станках с ЧПУ (числовым программным управлением) существует «золотое правило»: точность конечного изделия никогда не может быть выше точности оборудования, на котором оно изготовлено. Однако даже самый современный и дорогой обрабатывающий центр со временем теряет свою геометрическую точность из-за износа подшипников, микроповреждений конусов шпинделя или температурных деформаций.
Контрольная тестовая оправка — это специализированный эталонный инструмент, предназначенный для объективной диагностики состояния металлорежущего станка. Если обычная фреза или сверло предназначены для изменения формы заготовки, то оправка создана для того, чтобы «считать» геометрические ошибки оборудования без воздействия сил резания.
Термин BT-D требует отдельного пояснения. BT (Boris Taper) — это широко распространенный японский стандарт хвостовиков (MAS 403), характеризующийся коротким конусом 7:24 и симметричной конструкцией, идеальной для автоматической смены инструмента. Буква D в маркировке обычно является заводским обозначением конкретной серии или типоразмера (например, диаметра рабочей части), либо указывает на исполнение для высокоскоростной обработки (Dynamic).
В данной статье мы подробно разберем, как устроены эти оправки, какие стандарты качества к ним предъявляются, как правильно их использовать для приемочных испытаний станков и почему опытные операторы ЧПУ никогда не пренебрегают регулярной проверкой биения шпинделя.
1. Конструкция и материалы: Почему это «эталон», а не просто «палка металла»
Контрольная оправка внешне напоминает обычный инструментальный хвостовик, но ее внутреннее устройство и требования к производству на порядок выше. В отличие от стандартных державок, где допускаются микронеровности или небольшая асимметрия, тестовая оправка изготавливается по жестким регламентам.
1.1. Геометрия конуса (Хвостовик BT)
Основой оправки является конус 7:24. Это означает, что на каждые 24 единицы длины по оси приходится 7 единиц изменения диаметра. Такая геометрия обеспечивает высокую жесткость соединения и точное центрирование. Стандарты: Современные оправки ориентируются на стандарты JIS B 6339 (MAS-BT) или DIN 2080. Качество конуса: Самое важное — это угол конуса. Для тестовых оправок допуск угла маркируется как AT3 (Accuracy Taper 3). Это очень высокий класс точности, гарантирующий площадь контакта с поверхностью шпинделя не менее 80-90%.
1.2. Материалы и термообработка
Тестовая оправка должна сохранять свою геометрию неизменной долгие годы, даже при частом использовании. Поэтому производители (такие как EROGLU, BIG Kaiser, Haimer) используют легированные стали:
Материал: Цементуемая (обогащаемая углеродом) сталь с пределом прочности на разрыв не менее 950 Н/мм². Закалка: Поверхность конуса цементируется и закаливается до твердости 58 ± 2 HRC на глубину около 0.6 мм. Это создает износостойкую «корку», устойчивую к царапинам при частых сменах инструмента. Покрытие: Для защиты от коррозии применяется воронение (черный оксидный слой), который также облегчает визуальный контроль износа.
1.3. Цилиндрическая часть (Рабочая поверхность)
Та часть оправки, которая выступает из шпинделя (проекция A), должна быть идеально круглой и прямой. Шероховатость поверхности здесь составляет Ra ≤ 0.2 мкм. Это зеркальная гладкость, необходимая для точной посадки индикаторных головок.
Пример конструкции: Рассмотрим модель EROGLU BT30-32-200:
Тип хвостовика: MAS-BT30. Диаметр цилиндра (D): 32 мм. Вылет (A): 200 мм. Применение: Приемочные испытания (Acceptance testing) по ISO R230.
2. Классификация и размеры (Типоразмеры BT)
Система BT классифицируется по размеру конуса, который привязан к типоразмеру шпинделя станка.
2.1. Основные типоразмеры
BT 30: Используется на компактных фрезерных станках и обрабатывающих центрах с небольшим крутящим моментом. Оправки этого размера легкие (около 1.4 кг при длине 200 мм). BT 40: Самый распространенный «золотой стандарт» для универсальных станков среднего размера. BT 50: Применяется на тяжелых станках для обработки крупногабаритных деталей из стали и чугуна.
2.2. Формы исполнения (Shape J)
В каталогах можно встретить обозначение Shape J (Форма J). Это международное обозначение стандартной контрольной оправки:
Форма J: Цилиндрическая рабочая часть с гладкой поверхностью. Самая популярная форма для проверки биения и параллельности. Форма K: Рабочая часть имеет коническую форму для проверки углов наклона осей. Форма L: Оснащена сферическим наконечником.
2.3. Балансировка (Balancing Quality)
Поскольку оправки используются в том числе для проверки высокоскоростных шпинделей (до 10 000–20 000 об/мин), важна балансировка. Качественная оправка имеет класс точности балансировки G 6.3 при 10 000 об/мин. Это означает, что на рабочих оборотах вибрация от дисбаланса оправки пренебрежимо мала по сравнению с возможными погрешностями станка.
3. Метрологическое обеспечение: Паспорт и СИ
Главное отличие тестовой оправки от обычной державки — это Сертификат (Test Certificate / Test Report), который поставляется с каждым экземпляром.
3.1. Что должно быть в паспорте?
Каждая оправка проходит индивидуальные испытания на координатно-измерительной машине (КИМ). В протоколе указываются реальные цифры для конкретного экземпляра:
Точность конуса: Отклонение угла конуса в микрорадианах. Радиальное биение (Runout): Измеряется на определенном расстоянии от торца шпинделя. Для класса AT3 это обычно допуск в пределах 0.002–0.005 мм на длине 300 мм. Цилиндричность: Изменение диаметра по длине рабочей части.
3.2. Соблюдение стандартов
Производители ориентируются на международные рекомендации, такие как ISO Recommendation R230. Этот документ регламентирует методику приемочных испытаний металлорежущих станков с помощью тестовых оправок.
4. Практическое применение: Как использовать BT оправку?
Контрольная оправка — это «инструмент для проверки инструмента». Рассмотрим три главные задачи, которые она решает в цеху.
4.1. Проверка биения шпинделя (Runout)
Это самая частая операция. Цель — убедиться, что ось вращения шпинделя совпадает с геометрической осью конуса.
Процесс: Установите оправку в шпиндель. Обязательно очистите конус от стружки и масла. Закрепите на магнитной стойке индикатор часового типа (ИЧ) с ценой деления 0.001 мм или 0.002 мм. Установите ножку индикатора на цилиндрическую часть оправки (обычно на расстоянии 50–100 мм от торца шпинделя). Вращайте шпиндель вручную (или в режиме ручного позиционирования). Зафиксируйте разницу между максимальным и минимальным показаниями. Норма: Для станка после ремонта допустимо биение не более 0.005 мм. Для новых станков — 0.002 мм.
4.2. Проверка перпендикулярности осей (Squareness)
Проверяется, перпендикулярен ли шпиндель (ось Z) столу станка (плоскость XY).
Процесс: Установите оправку, как в предыдущем пункте. Переместите шпиндель в нижнюю точку (близко к столу). Используя угольник или электронный уровнемер, измерьте зазор по всей длине оправки. Что ищем: Наклон оси Z вперед/назад или влево/вправо.
4.3. Калибровка лазерных систем и датчиков
На современных станках с ЧПУ используются автоматические измерительные щупы (Renishaw, Blum, Marposs) для определения длины инструмента. Тестовая оправка служит физическим эталоном для настройки этих систем. Операция: Команда «Калибровка датчика» — станок автоматически подводит эталонную оправку к датчику и вычисляет поправки на геометрию шпинделя.
5. Специфика маркировки «BT-D»
В поиске фигурирует комбинация BT-D. Хотя единого мирового стандарта «BT-D» не существует (есть MAS-BT), эта маркировка встречается в каталогах крупных брендов и означает следующее:
Dynamic (Динамическая): Указывает на то, что оправка прошла специальную динамическую балансировку и пригодна для высокооборотной обработки (High Speed Cutting — HSC). Диаметр: Часто «D» используется как переменная в техническом чертеже (D = диаметр цилиндрической части). Например, в каталогах пишут «BT40-D32-200», где D32 означает диаметр 32 мм. Специальная серия: У некоторых производителей (например, Guhring или Sandvik Coromant) индекс «D» в артикуле обозначает особое исполнение оправки (например, с пониженной массой или с отверстиями для охлаждения). Как не ошибиться: Заказывая оправку, всегда опирайтесь на три параметра: Тип конуса (BT) -> Номер типоразмера (30/40/50) -> Диаметр цилиндра (мм).
